UTP020

m²

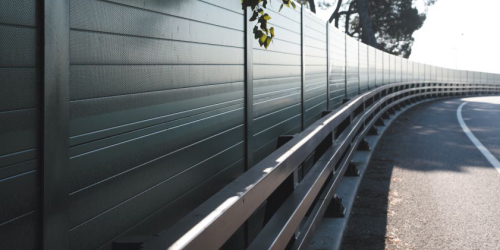

Barreira acústica "ACH".

110,08€

Barreira acústica de 2 m de altura, 3 m de separação entre postes, prevista para suportar até 50 kg/m² de sobrecarga máxima devida à acção do vento, realizada com painéis com ligação macho-fêmea de sectorização de aço com um isolamento a sons de condução aérea de 36 dB segundo NP EN 1793-2 "ACH", de 80 mm de espessura e 1150 mm de largura, Euroclasse A2-s1, d0 de reacção ao fogo segundo NP EN 13501-1, resistência ao fogo EI 90 segundo EN 1366-1, formados por dois paramentos de chapa de aço standard, revestida na sua face exterior com uma camada de poliéster de 25 microns de espessura, de espessura exterior 0,5 mm e espessura interior 0,5 mm e alma isolante de lã de rocha de densidade média 55 kg/m³, instalados por encaixe e deslizamento sobre postes de perfil laminado a quente, soldados a placas de ancoragem com pernos, fixadas a sapatas de fundação de betão C25/30 (XC2(P); D25; S2; Cl 0,4) e aço nervurado.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07aco040b

kg

Armadura elaborada em fábrica com aço em varões nervurados, A400 NR, de vários diâmetros.

8,106

0,78

6,32

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,030

1,10

0,03

mt10haf020bonha

m³

Betão C25/30 (XC2(P) D25; S2; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,505

78,57

39,68

mt07ala011d

kg

Placa de aço laminado EN 10025 S275JR, para aplicações estruturais.

2,416

1,34

3,24

mt07ala010h

kg

Aço laminado EN 10025 S275JR, em perfis laminados a quente, peças simples, para aplicações estruturais.

12,750

0,99

12,62

mt12ppa030c

m²

Painel com ligação macho-fêmea de sectorização para barreira acústica de aço com um isolamento a sons de condução aérea de 36 dB segundo NP EN 1793-2 "ACH", de 80 mm de espessura e 1150 mm de largura, Euroclasse A2-s1, d0 de reacção ao fogo segundo NP EN 13501-1, resistência ao fogo EI 90 segundo EN 1366-1, formado por dois paramentos de chapa de aço standard, revestida na sua face exterior com uma camada de poliéster de 25 microns de espessura, de espessura exterior 0,5 mm e espessura interior 0,5 mm e alma isolante de lã de rocha de densidade média 55 kg/m³, remates e acessórios.

1,000

30,20

30,20

mq08sol020

h

Equipamentos e elementos auxiliares para soldadura eléctrica.

0,020

3,09

0,06

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,025

18,05

0,45

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,152

17,64

2,68

mo043

h

Oficial de 1ª armador de ferro.

0,015

18,05

0,27

mo090

h

Ajudante de armador de ferro.

0,023

17,64

0,41

mo047

h

Oficial de 1ª montador de estruturas metálicas.

0,240

18,05

4,33

mo094

h

Ajudante de montador de estruturas metálicas.

0,240

17,64

4,23

mo041

h

Oficial de 1ª construção de obra civil.

0,100

17,19

1,72

mo087

h

Ajudante de construção de obra civil.

0,100

16,81

1,68

%

Custos directos complementares

2,000

107,92

2,16

Custo de manutenção decenal: 11,01€ nos primeiros 10 anos.

Total:

110,08

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 10025-1:2004

1.9.2005

1.9.2006

2+

Produtos laminados a quente de aços de construção não ligados — Parte 1: Condições técnicas g erais de fornecimento

UNIDADE DE OBRA UTP020: BARREIRA ACÚSTICA "ACH".

CARACTERÍSTICAS TÉCNICAS

Fornecimento e colocação de barreira acústica de 2 m de altura, 3 m de separação entre postes, prevista para suportar até 50 kg/m² de sobrecarga máxima devida à acção do vento, realizada com painéis com ligação macho-fêmea de sectorização de aço com um isolamento a sons de condução aérea de 36 dB segundo NP EN 1793-2 "ACH", de 80 mm de espessura e 1150 mm de largura, Euroclasse A2-s1, d0 de reacção ao fogo segundo NP EN 13501-1, resistência ao fogo EI 90 segundo EN 1366-1, formados por dois paramentos de chapa de aço standard, revestida na sua face exterior com uma camada de poliéster de 25 microns de espessura, de espessura exterior 0,5 mm e espessura interior 0,5 mm e alma isolante de lã de rocha de densidade média 55 kg/m³, remates e acessórios, instalados por encaixe e deslizamento sobre postes de perfil laminado a quente, soldados a placas de ancoragem com pernos, fixadas a sapatas de fundação de betão C25/30 (XC2(P); D25; S2; Cl 0,4) e aço nervurado. Incluindo p/p de compactação e cura do betão, arame para atar, corte e dobragem dos varões nervurados de aço, perfuração central das placas, preparação de bordos, acabamento em bisel do furo para melhorar a ligação do perno à face superior da placa, soldaduras, cortes, chapas, peças especiais, argamassa sem retracção para enchimento de placas, desperdícios e reparação em obra dos defeitos originados por razões de transporte, manipulação ou montagem. Sem incluir a escavação.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do betão:

Montagem:

Execução:

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção vertical, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção vertical, a superfície realmente executada segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

1,162

0,553

17 01 01

Betão (betões, argamassas e pré-fabricados).

3,916

2,611

Resíduos gerados:

5,078

3,164

17 02 03

Plástico.

0,032

0,053

Total resíduos:

5,110

3,217
